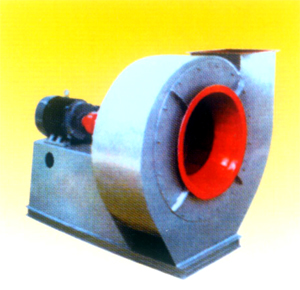

Y8-39 Y9-38型鍋爐離心引風機

所屬分類：
產品編號：103643-146
出品單位：周口風機廠
瀏覽次數：12
發布時間：2010/1/22 10:37:51

產品概述

Y8-39、Y9-38型鍋爐離心引風機用途：

本風機均為聯軸器傳動方式，全部為絕大部分為聯軸器傳動方式，少數機型為皮帶傳動，適用于0.5噸-35噸出力的工業鍋爐以及窯爐、各種高溫引風的工況，普通碳鋼材質最高耐溫250攝氏度，特殊要求可定制耐高溫、耐腐蝕型，可耐酸堿，最高耐溫1150攝氏度。風機整機出廠均帶電機、整體支架、水冷傳動組和手動調風門。

Y8-39、Y9-38型鍋爐離心引風機特點：

Y8-39、Y9-38型鍋爐離心引風機是由葉輪、機殼、進風口、傳動組、調節門等組成。

1）葉輪材料是Q345（16Mn），長短相間前向彎曲葉片，葉輪成型后經過靜、動平衡的校正，因此運行會很平穩可靠。

2）進風口是制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。

3）機殼用鋼板焊接成蝸形殼整體。在蝸板上開有清灰門。方便我們清除葉片和機殼內的積灰，保證葉輪的平衡性和氣動性能。

4）傳動組是由主軸、水冷軸承箱、聯軸器等組成。

5）軸承箱上裝有溫度計和油位指示器，軸承箱內潤滑油采用全損耗系統用油L-AN46，加入油量按油位標志的要求。

6）主軸是由優質的鋼制成的，采用的是滾動軸承，軸承箱有整體式和部分式兩種形式。部分機號采用的軸承箱形式：NO.4~ NO.6.3采用的是整體式軸承箱；NO.7.1~ NO.16采用的部分式軸承箱。兩種上均需通冷卻水。耗水量因工作溫度和環境溫度的不同而異，一般按0.5~m3/h考慮的。

7）調節門是用來調節風機流量大小的裝置。調節門葉片花瓣形，軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由全閉到全開。

Y8-39、Y9-38型鍋爐離心引風機性能：

引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m3的煙氣介質計算。

當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大。考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。

1、本風機制成單吸入。機號有No4、No4.5、No5、No5.6、No6.3、No7.1、No8、No9、No10、No11.2、No12.5、No14、No16十三個機號。

2、本風機又可制成順時針旋轉和逆時針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱左旋風機，以左表示。

3、風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度，我廠有實力為您“點菜”設計，精心制造，直到您滿意為止。

　　性能表中提供的參數。引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m³的煙氣介質計算。當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大。考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。

性能參數

產品型號	轉速r/min	序號	全壓 Pa	流量 m³/h	電動機
產品型號	轉速r/min	序號	全壓 Pa	流量 m³/h	型號	功率 kW
Y9-38 № 4 D	2900	1	2323～2450	3297～4946	Y132S1－2	5.5
Y9-38 № 4 D	2900	2	2421～2283	5495～6594	Y132S2－2	7.5
Y9-38 № 4.5 D	2900	1	2940～3058	4695～7824	Y160M1－2	11
Y9-38 № 4.5 D	2900	2	2999～2891	8607～9389	Y160M2－2	15
Y9-38 № 5 D	2900	1	3636～3851	6440～8587	Y160M2－2	15
Y9-38 № 5 D	2900	2	3832～3567	9660～12880	Y180M－2	22
Y9-38 № 5.6 D	2900	1	4557～4802	9048～13571	Y200L1－2	30
		2	4733～4635	15079～16589	Y200L2－2	37
		3	4479	18095	Y225M－2	45
Y9-38 № 6.3 D	1450	1	1441～1519	6441～9662	Y132M－4	7.5
Y9-38 № 6.3 D	1450	2	1499～1421	10735～12882	Y160M－4	11
Y9-38 № 7.1 D	1450	1	1833～1931	9220～10756	Y160M－4	11
		2	1940～1862	12293～16903	Y160L－4	15
		3	1803	18439	Y180M－4	18.5
Y9-38 № 8 D	1450	1	2323～2460	13189～17585	Y180M－4	18.5
Y9-38 № 8 D	1450	2	2450～2283	19783～26378	Y200L－4	30
Y9-38 № 9 D	1450	1	2940～3097	18779～28168	Y225S－4	37
Y9-38 № 9 D	1450	2	3058～2891	31298～37558	Y250M－4	55
Y9-38 № 10 D	1450	1	3636～3832	25760～30053	Y250M－4	55
		2	3851～3773	34346～42933	Y280S－4	75
		3	3695～3507	47226～51519	Y280M－4	90
Y9-38 №11.2 D	960	1	1999～2117	23961～31947	Y225M－6	30
		2	2107～2087	35941～39934	Y250M－6	37
		3	2038～1960	43928～47921	Y280S－6	45
	1450	1	4557～4831	36190～48254	Y315S－4	110
		2	4802～4733	54286～60317	Y315M－4	132
		3	4015～4479	66349～72381	Y315L1－4	160
Y9-38 №12.5 D	730	1	1441～1529	25329～33773	Y225M－8	22
	730	2	1519～1411	37994～50659	Y280S－8	37
	960	1	2489～2636	33310～44413	Y280M－6	55
		2	2617～2528	49965～61068	Y315S－6	75
		3	2240	66620	Y315M－6	90
Y9-38 № 14 D	730	1	1803～1901	35586～53379	Y280M－8	45
		2	1872～1833	59310～65241	Y315S－8	55
		3	1774	71172	Y315M－8	75
	960	1	3126～3303	46798～62397	Y315M－6	90
		2	3293～3175	70197～85796	Y315L2－6	132
		3	3067	93596	Y355M1－6	160
Y9-38 № 16 D	730	1	2362～2499	53120～70826	Y315M－8	75
		2	2479～2401	78679～97386	Y315L2－8	110
		3	2313	106239	Y355M2－8	132
	960	1	4077～4292	69856～104784	Y355M3－6	200
		2	4234～4145	116426～128069	Y355L3－6	250
		3	4802	139712	JS137－6	280
